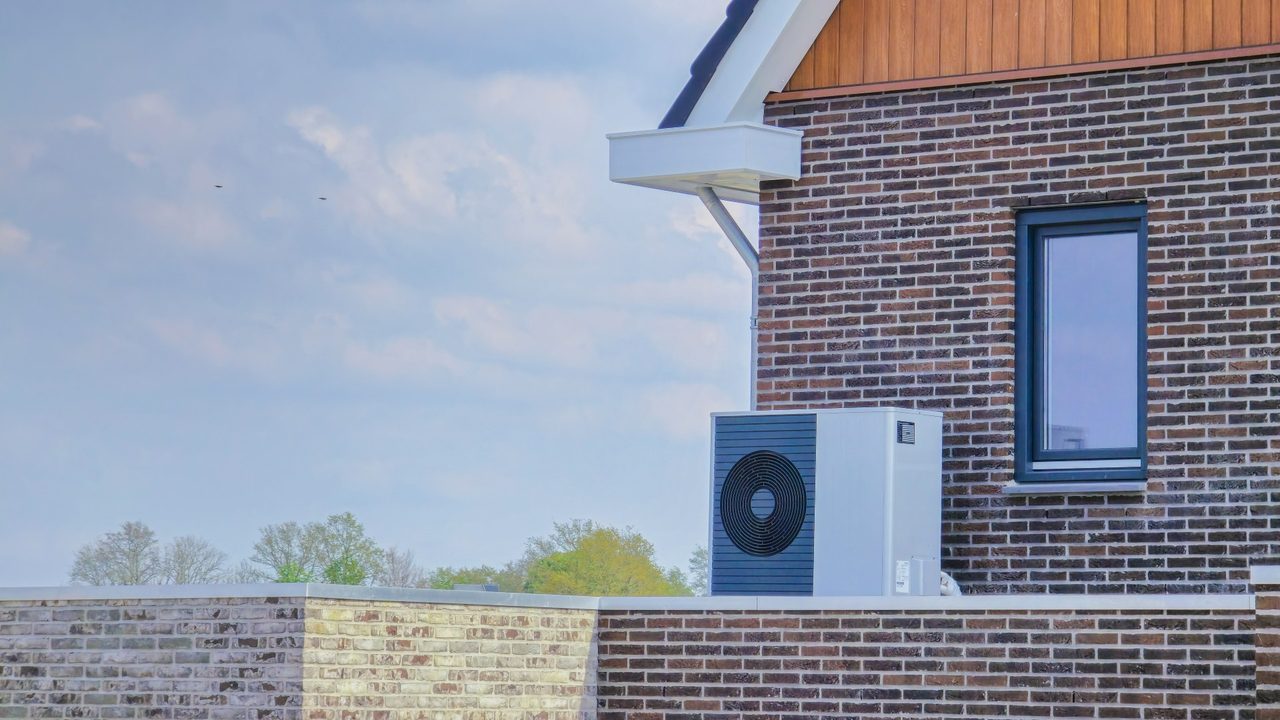

Jak działa pompa ciepła? Zasada działania krok po kroku

Na czym polega zasada działania pompy ciepła

Zasada działania pompy ciepła opiera się na fizycznym zjawisku parowania i skraplania czynnika chłodniczego pod zmiennym ciśnieniem. Ten sam mechanizm napędza lodówkę, tylko w odwrotnym kierunku — lodówka odprowadza ciepło z wnętrza na zewnątrz, pompa ciepła robi dokładnie odwrotnie.

Urządzenie pobiera energię cieplną zgromadzoną w powietrzu, gruncie lub wodzie gruntowej, nawet gdy temperatura na zewnątrz spada poniżej zera. Nowoczesne pompy powietrze-woda pracują efektywnie do temperatur rzędu -20°C, choć ich wydajność w takich warunkach naturalnie spada. W naszych realizacjach w regionie łódzkim to właśnie pompy powietrze-woda stanowią zdecydowaną większość montaży, bo nie wymagają kosztownych prac ziemnych ani odwiertów.

Co to jest pompa ciepła

Pompa ciepła to urządzenie grzewcze, które zamiast spalać paliwo, przenosi ciepło z otoczenia — powietrza, gruntu lub wody — do wnętrza budynku. Nie produkuje energii cieplnej od zera, tylko przetwarza tę, która już jest dostępna za oknem, nawet zimą.

Do napędzenia całego procesu potrzebuje tylko prądu zasilającego sprężarkę — reszta energii pochodzi z otoczenia za darmo. W praktyce oznacza to, że z 1 kWh prądu urządzenie potrafi wygenerować kilka kWh ciepła, czego żaden kocioł spalinowy nie osiągnie. W kolejnych sekcjach pokazujemy, na czym dokładnie polega ten proces krok po kroku.

Cztery elementy, które napędzają cały cykl

Każda pompa ciepła składa się z czterech kluczowych podzespołów połączonych w zamknięty obieg chłodniczy. Bez którejkolwiek z tych części cały proces się zatrzymuje.

Element	Funkcja w cyklu
Parownik	Odbiera ciepło z powietrza/gruntu/wody, czynnik chłodniczy odparowuje
Sprężarka	Zwiększa ciśnienie i temperaturę pary czynnika chłodniczego
Skraplacz	Oddaje ciepło do instalacji grzewczej, czynnik skrapla się z powrotem do cieczy
Zawór rozprężny	Obniża ciśnienie czynnika, przygotowując go do kolejnego odparowania

Czynnik chłodniczy krąży w tym obiegu bezustannie, zmieniając stan skupienia z cieczy w gaz i z powrotem, w zależności od tego, w której części instalacji akurat się znajduje.

Zasada działania pompy ciepła krok po kroku

Cały proces to zamknięta pętla powtarzana w kółko, dopóki termostat nie osiągnie zadanej temperatury. Rozkładamy go na cztery etapy, żeby było jasne, co odpowiada za które zjawisko.

Etap pierwszy zaczyna się w parowniku. Czynnik chłodniczy o bardzo niskiej temperaturze wrzenia (poniżej -20°C) przepływa przez wymiennik, do którego dociera powietrze zewnętrzne zasysane przez wentylator jednostki. Nawet chłodne powietrze zimowe zawiera wystarczająco energii, by czynnik odparował.

Etap drugi odbywa się w sprężarce, sercu całej instalacji. Sprężarka zasysa parę czynnika i mechanicznie podnosi jej ciśnienie, co automatycznie podnosi też jej temperaturę — to właśnie tutaj zużywana jest energia elektryczna napędzająca urządzenie. Im sprawniejsza sprężarka, tym mniej prądu potrzeba do uzyskania tej samej ilości ciepła.

Etap trzeci to skraplacz, gdzie gorąca para czynnika oddaje ciepło do wody krążącej w instalacji grzewczej domu — grzejnikach, ogrzewaniu podłogowym lub zasobniku ciepłej wody użytkowej. Czynnik chłodniczy podczas tego procesu skrapla się z powrotem do postaci cieczy.

Etap czwarty zamyka pętlę w zaworze rozprężnym, który gwałtownie obniża ciśnienie cieczy, obniżając jednocześnie jej temperaturę wrzenia. Czynnik wraca do parownika gotowy, by ponownie odebrać ciepło z otoczenia — i cykl zaczyna się od nowa.

Co oznaczają COP i SCOP i dlaczego mają znaczenie

COP (Coefficient of Performance) określa, ile jednostek ciepła urządzenie oddaje z 1 kWh pobranej energii elektrycznej w konkretnych warunkach pomiarowych. Nowoczesne pompy powietrze-woda osiągają COP na poziomie 4–5 przy temperaturze zewnętrznej +7°C — oznacza to, że z 1 kWh prądu urządzenie generuje nawet 5 kWh ciepła [dane orientacyjne, do weryfikacji przez klienta wobec konkretnego modelu].

SCOP (Seasonal Coefficient of Performance) to wskaźnik sezonowy, uśredniony dla całego okresu grzewczego, uwzględniający zmienne temperatury od jesieni do wiosny. Przy doborze urządzenia patrzymy właśnie na SCOP, bo lepiej oddaje realną efektywność w naszym klimacie niż pojedynczy pomiar COP w warunkach laboratoryjnych.

Dwa błędy, które najczęściej psują efektywność cyklu

W naszych realizacjach najczęściej powtarzają się dwa błędy niezwiązane z samym urządzeniem, tylko z jego doborem i instalacją. Pierwszy to przewymiarowanie mocy — klient chce “system taki jak u znajomych”, ale pompa dobrana do innego domu, o innej powierzchni i innej izolacji, będzie się nadmiernie załączać i wyłączać, co skraca jej żywotność i zwiększa zużycie prądu.

Drugi błąd to pominięcie bufora ciepła lub zbiornika buforowego przy instalacjach z ogrzewaniem podłogowym o dużej bezwładności cieplnej. Bez bufora sprężarka pracuje w trybie start-stop znacznie częściej niż powinna, co obniża realny SCOP w porównaniu z wartościami katalogowymi. Dobór mocy zawsze robimy na podstawie audytu cieplnego konkretnego budynku, nie na podstawie porównań z instalacją sąsiada.

Pompa ciepła powietrze-woda a powietrze-powietrze — inny cykl, inne zastosowanie

Opisany wyżej cykl dotyczy pomp powietrze-woda, które oddają ciepło do instalacji wodnej. Pompy powietrze-powietrze (czyli klimatyzacja z funkcją grzania) działają na tej samej zasadzie termodynamicznej, ale oddają ciepło bezpośrednio do powietrza w pomieszczeniu przez jednostkę wewnętrzną, bez pośrednictwa wody. Dobór między tymi rozwiązaniami zależy od typu istniejącej instalacji grzewczej i przeznaczenia pomieszczeń, dlatego przy pompach ciepła zawsze zaczynamy od analizy konkretnego budynku.

Pompa ciepła w warunkach klimatycznych Łodzi i województwa łódzkiego

Region łódzki charakteryzuje się umiarkowanym klimatem kontynentalnym, w którym temperatury poniżej -15°C zdarzają się rzadko i krótkotrwale. To sprawia, że pompa ciepła w Łodzi i okolicach (Zgierz, Pabianice, Aleksandrów Łódzki, Ozorków, Konstantynów Łódzki i pozostałe gminy regionu) pracuje w warunkach zbliżonych do optymalnych przez większość sezonu grzewczego, co przekłada się na realny SCOP bliski wartościom katalogowym producenta.

FAQ

Czy pompa ciepła działa przy mrozie poniżej -10°C?

Tak, nowoczesne pompy powietrze-woda pracują efektywnie nawet przy -20°C, choć ich COP wtedy spada. W klimacie łódzkim takie temperatury zdarzają się rzadko, więc realna efektywność sezonowa pozostaje wysoka przez większość roku.

Co to jest pompa ciepła i czym różni się od pieca?

Pompa ciepła to urządzenie, które przenosi ciepło z otoczenia do budynku zamiast go wytwarzać przez spalanie paliwa. Piec gazowy czy węglowy generuje ciepło z reakcji spalania, a pompa jedynie “przepompowuje” energię już obecną w powietrzu, gruncie lub wodzie, zużywając do tego prąd.

Ile prądu zużywa pompa ciepła w cyklu grzewczym?

Zależy od mocy urządzenia, izolacji budynku i temperatury zewnętrznej. Przy SCOP na poziomie 4 pompa generuje 4 kWh ciepła z każdej 1 kWh prądu, więc zużycie jest kilkukrotnie niższe niż przy ogrzewaniu elektrycznym bezpośrednim.

Czy pompa ciepła może też chłodzić latem?

Tak, wystarczy odwrócić kierunek cyklu chłodniczego za pomocą zaworu czterodrogowego. Wiele instalowanych przez nas modeli Panasonic i Haier ma tę funkcję wbudowaną fabrycznie, bez dodatkowych urządzeń.

Dlaczego czasem pompa ciepła głośno pracuje na starcie?

To normalny odgłos uruchamiającej się sprężarki i przepływu czynnika chłodniczego przez zawór rozprężny. Nasilenie hałasu przy każdym starcie może jednak wskazywać na zbyt częste załączanie z powodu przewymiarowania mocy lub brak bufora ciepła.

Czy pompa ciepła wymaga instalacji podłogowej?

Nie jest to warunek konieczny, choć ogrzewanie podłogowe pracujące w niższych temperaturach zasilania podnosi efektywność cyklu. Pompy dobrze współpracują też z grzejnikami niskotemperaturowymi zaprojektowanymi pod tego typu źródło ciepła.

Zasada działania pompy ciepła jest prosta w teorii, ale jej realna efektywność zależy od dziesiątek decyzji projektowych — od doboru mocy, przez bufor, po ustawienia krzywej grzewczej. Jeśli zastanawiacie się, czy pompa ciepła sprawdzi się w waszym budynku, umówcie się z nami na bezpłatną konsultację — sprawdzimy zapotrzebowanie cieplne domu i zaproponujemy dobór dopasowany do realnego zużycia, a nie do instalacji sąsiada.
